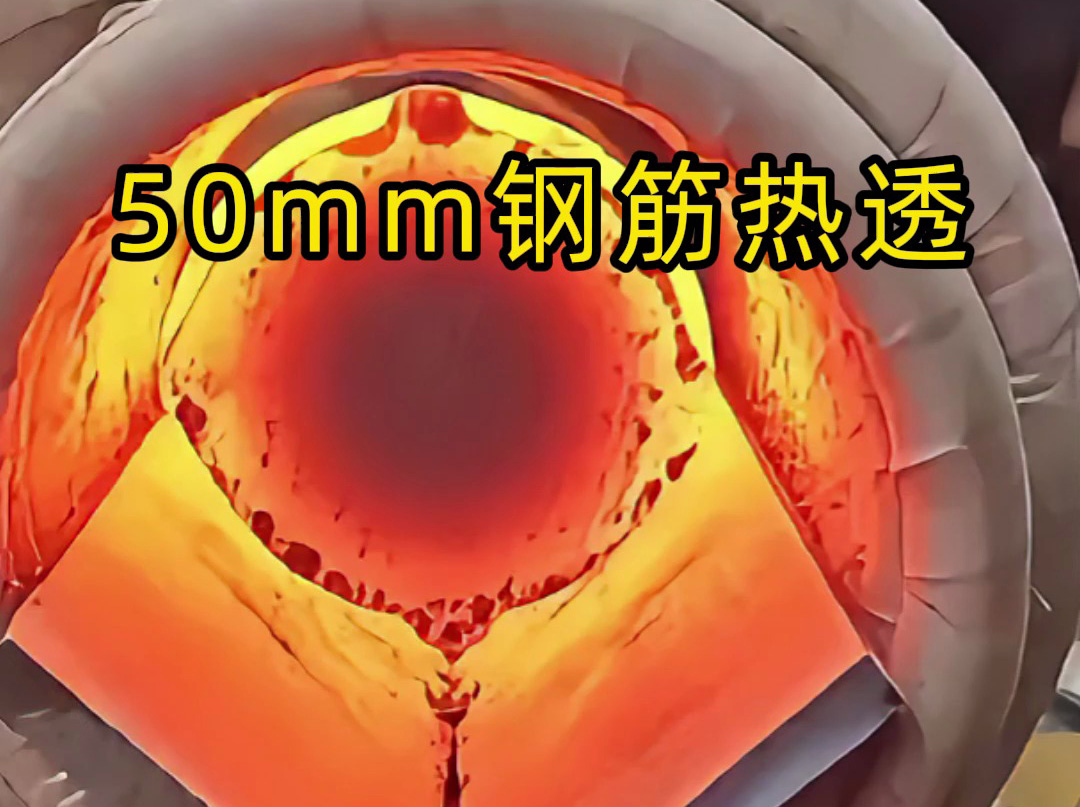

最近有位粉絲帶著直徑 50mm 的螺紋鋼筋專程來廠測試，核心需求很明確：30 秒左右將鋼筋加熱至熱透狀態，用于后續的鍛壓成型。我們根據粉絲工廠 “無法分配更多供電功率” 的實際限制，選用海拓中頻感應加熱設備進行測試，最終在 35 秒內實現了鋼筋熱透目標，粉絲對這個時間表現完全接受。若能釋放更多供電功率，加熱時間甚至能壓縮到 20 秒以內，充分驗證了中頻設備在不同功率條件下的適配性。
直徑 50mm 的螺紋鋼屬于中大型工件，“熱透” 意味著不僅表層要達到高溫，熱量還需滲透到鋼筋芯部（芯部溫度需≥800℃，滿足鍛壓需求），這對加熱設備的透熱能力、功率匹配提出了雙重要求：
難點 1：螺紋鋼材質為 HRB400，導熱性中等，50mm 的直徑需要足夠的熱量滲透深度，高頻設備的 “表層加熱” 特性難以滿足熱透需求，因此優先選用中頻感應加熱設備（頻率 2-5kHz，透熱深度更深，適合中厚工件整體加熱）；
難點 2：粉絲工廠供電限制嚴格，無法支撐大功率設備（如 120kW 以上），因此我們選用 60kW 中頻機，搭配定制的 “環形感應線圈”（內徑 60mm，剛好包裹螺紋鋼，確保磁場均勻覆蓋），避免功率過高導致工廠電路過載。
測試時，我們將 50mm 螺紋鋼固定在專用夾具上，確保鋼筋與環形線圈的間隙穩定在 5mm（這個距離能平衡加熱效率與透熱均勻性），隨后啟動海拓 60kW 中頻機，實時用紅外測溫儀監測鋼筋表層與芯部溫度：
0-15 秒：鋼筋表層快速升溫至 600℃，開始呈現暗紅色，芯部溫度同步升至 450℃，中頻設備的透熱優勢初步顯現 —— 熱量未停留在表層，而是持續向內部傳導；
15-30 秒：表層溫度突破 800℃，轉為亮紅色，芯部溫度升至 750℃，此時用手觸摸鋼筋兩端，已能感受到明顯的熱傳導，說明熱量已接近芯部；
30-35 秒：芯部溫度達到 820℃，表層溫度穩定在 880℃，鋼筋整體呈現均勻的亮紅色，用硬度計測試表層與芯部的溫差僅 ±30℃，完全達到 “熱透” 標準，滿足后續鍛壓需求。
測試結束后，粉絲現場確認：35 秒的加熱時間雖比理想中的 30 秒略長，但完全在工廠生產節拍的可接受范圍內，且 60kW 的功率不會對工廠現有電路造成負擔，無需額外改造供電系統，當即表示認可該方案。
很多人好奇：為何功率提升后，加熱時間能從 35 秒壓縮到 20 秒以內？核心在于中頻加熱的 “功率 - 熱量輸入” 線性匹配：
60kW 中頻機：每秒向鋼筋輸入 60kJ 的能量，50mm 螺紋鋼從常溫（25℃）加熱到芯部 800℃，需消耗約 2100kJ 能量，理論計算時間約 35 秒（2100kJ÷60kJ/s），與實際測試結果一致；
若換成 100kW 中頻機：每秒輸入能量提升至 100kJ，理論加熱時間可縮短至 21 秒（2100kJ÷100kJ/s），若優化線圈設計（如增加線圈匝數提升磁場強度），甚至能壓縮到 20 秒以內，效率提升 40% 以上。
但粉絲工廠的供電限制（如車間總功率配額僅 100kW，需同時滿足其他設備用電），導致無法啟用更高功率的中頻機，因此 60kW 設備 + 35 秒的方案，是 “滿足需求” 與 “適配供電” 的最優平衡。
這次測試充分體現了海拓中頻感應加熱設備的核心優勢：可根據客戶實際條件（供電、工件規格、時間需求）靈活調整方案，既不盲目追求 “高功率、快速度”，也不因條件限制降低加熱效果。
對有類似中大型工件（如 50mm 以上螺紋鋼、圓鋼）加熱需求的用戶，若存在供電限制，可通過 “匹配中等功率設備 + 優化線圈與參數” 實現目標；若供電充足，則可通過提升功率進一步壓縮時間，適配更高產能需求。關鍵是先明確自身的 “硬限制”（如供電、場地）與 “軟需求”（如加熱時間、熱透標準），再針對性選擇設備與方案，才能實現 “成本最優、效果最佳”。
粵公網安備 44190002003728號
