銅板對焊（如變壓器銅排、保險絲連接）需實現(xiàn) “低電阻、高強度” 的冶金結(jié)合，高頻加熱機(jī)憑借 “局部快速升溫 + 精準(zhǔn)控溫” 特性，成為銅板對焊的高效工具，其工藝穩(wěn)定性與應(yīng)用廣泛性在電器制造領(lǐng)域尤為突出。
銅板（多為 T2 紫銅、TU1 無氧銅）導(dǎo)電性強、導(dǎo)熱快，傳統(tǒng)焊接（氣焊、電弧焊）易因加熱慢、熱影響區(qū)大導(dǎo)致：
高頻加熱對焊通過以下方式突破瓶頸：

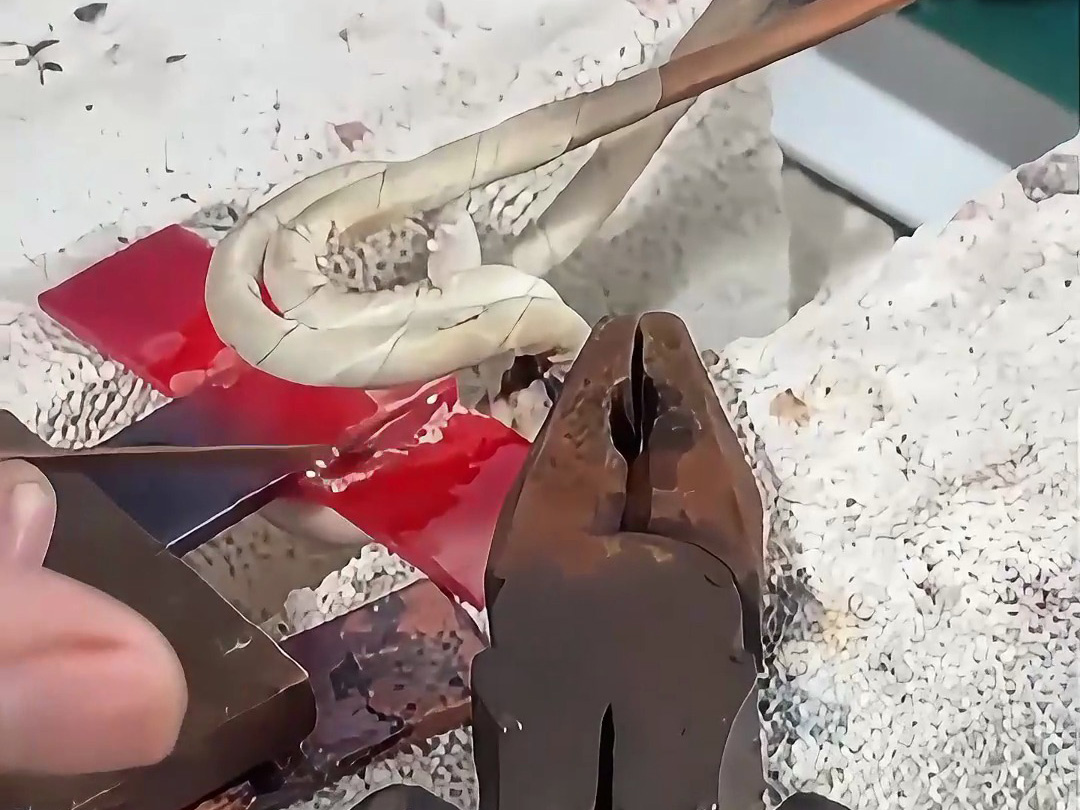

高頻感應(yīng)線圈（頻率 30-60kHz）緊貼銅板對接縫，利用銅的渦流發(fā)熱特性，使接縫區(qū)域在 1-3 秒內(nèi)快速升溫至 1083℃（銅的熔點），而接縫外 5mm 區(qū)域溫度≤100℃，完全避免銅板因整體受熱導(dǎo)致的氧化變色（表面仍保持紫銅本色）和翹曲變形（平面度誤差≤0.02mm/m）。
加熱至熔融狀態(tài)時，通過氣動夾具施加軸向壓力（0.5-2MPa），使兩側(cè)銅板熔池融合并擠出氧化渣，冷卻后形成致密的對接接頭：
單道對接焊縫（如 100×10mm 銅排）的加熱 + 加壓時間僅需 3-5 秒，每小時可完成 800-1000 個接頭，較氣焊（每接頭 30-60 秒）效率提升 10 倍以上，且無需后續(xù)打磨（熔渣已被擠出），大幅縮短工序時間。
高頻加熱銅板對焊的 “低電阻、高強度” 特性，使其成為以下領(lǐng)域的首選工藝：
變壓器銅排連接：大型變壓器的導(dǎo)電銅排（截面 50×5mm 至 200×20mm）需通過對接延伸，高頻對焊確保接頭電阻極小（減少輸電損耗），且因變形小，可直接裝配（無需校直），某變壓器廠數(shù)據(jù)顯示，采用該工藝后銅排裝配效率提升 40%。
保險絲熔體焊接：保險絲中的銅質(zhì)熔體（薄至 0.1mm）需與電極對接，高頻加熱的局部升溫可避免熔體過熱熔斷，同時保證接頭導(dǎo)電均勻（熔斷電流穩(wěn)定），合格率從傳統(tǒng)焊接的 90% 提升至 99.5%。
電器端子與銅板連接：如配電柜中的銅端子與匯流排對接，高頻對焊可實現(xiàn) “無焊料連接”（避免焊錫影響導(dǎo)電性），接頭耐溫達(dá) 300℃以上（滿足過載工況）。
對接間隙：銅板端面需平整（粗糙度 Ra1.6），對接間隙控制在 0.1-0.3mm（過大易產(chǎn)生未熔合，過小易擠出過量熔料）；
功率匹配：根據(jù)銅板厚度調(diào)整高頻功率（如 10mm 厚銅板需 15-20kW，0.1mm 薄板需 3-5kW），避免功率過高導(dǎo)致燒穿或過低導(dǎo)致未熔；
加壓時機(jī)：在銅板表面出現(xiàn) “鏡面熔融”（約 1083℃）時立即加壓，過早易產(chǎn)生冷焊，過晚則熔料過多導(dǎo)致接頭凹陷。
高頻加熱機(jī)在銅板對焊中的應(yīng)用，本質(zhì)是通過 “精準(zhǔn)的局部能量輸入” 解決了銅材焊接的 “氧化、變形、效率低” 三大痛點。無論是電力傳輸中的大截面銅排，還是精密電器中的細(xì)小銅件，這種工藝都能以 “高強度 + 高導(dǎo)電 + 高效率” 的組合優(yōu)勢，成為銅板連接的理想解決方案，也印證了高頻加熱技術(shù)在金屬連接領(lǐng)域的廣泛適配性與不可替代性。
粵公網(wǎng)安備 44190002003728號
