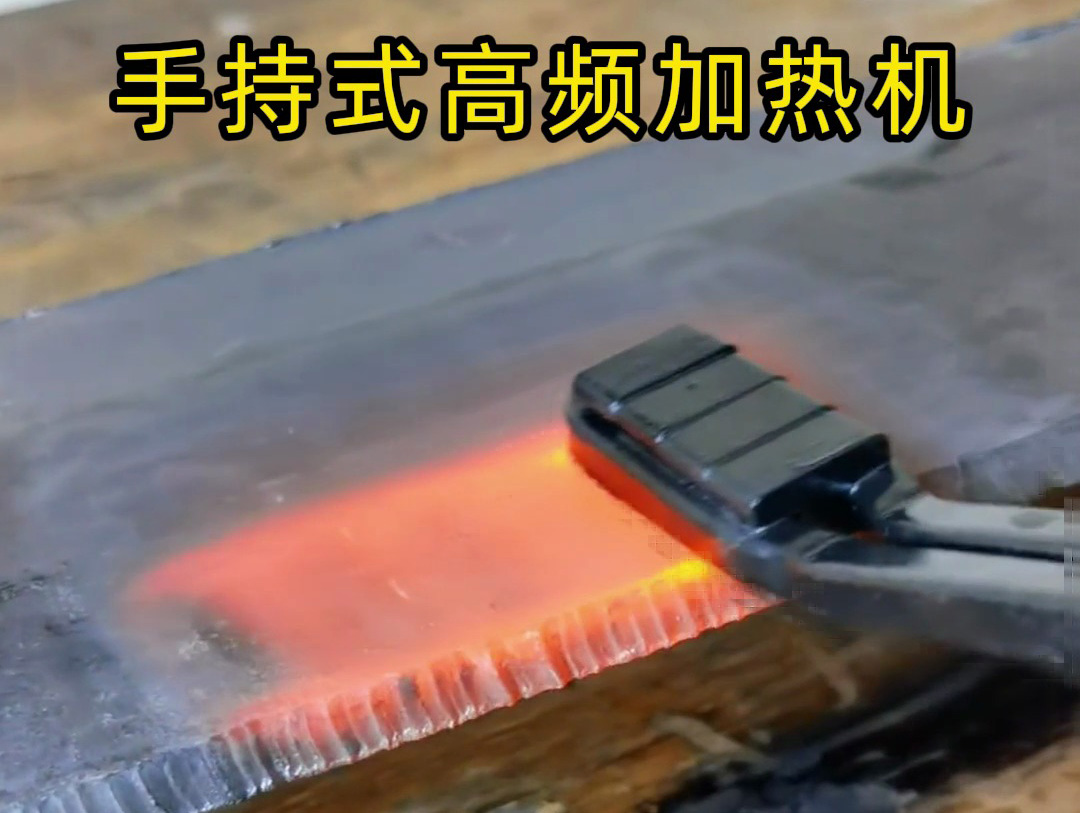

平面淬火熱處理（如齒條齒面、導軌工作面、扁條受力面）通過高頻淬火設備的在線化布局，實現 “工件連續通過線圈→自動加熱→即時冷卻” 的一體化流程，尤其適配長條形金屬件的批量硬化處理，其核心優勢在于效率、均勻性與自動化的完美結合。
高頻淬火設備在生產線中的固定安裝，需圍繞 “連續通過、均勻加熱” 設計，典型布局包括：

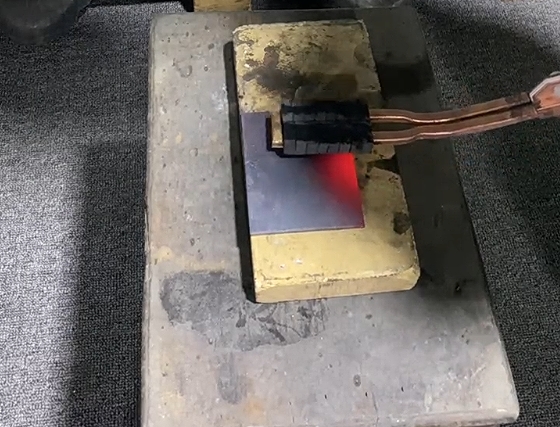

線圈固定方式：采用扁平式感應線圈（寬度與工件平面匹配，如齒條淬火用寬度 50mm 線圈，導軌用 100mm 線圈），線圈與傳送帶保持 3-5mm 間距，確保工件平面與磁場均勻接觸；
傳送系統：由伺服電機驅動的輥道或鏈條傳送帶，速度可精準調節（0.5-5m/min），保證工件在 coil 內的加熱時間恒定（通常 5-20 秒，根據硬化層深度需求設定）；
冷卻銜接：線圈出口處緊接冷卻裝置（噴霧或浸水），工件離開加熱區后 0.3 秒內即可進入冷卻，避免溫度回落影響淬火效果。
以長 2 米的導軌平面淬火為例：設備功率 30kW，頻率 30kHz，傳送帶速度 1m/min，工件通過線圈的加熱時間為 12 秒，淬火溫度達 860℃，冷卻后表面硬度穩定在 HRC55-58，全程無需人工干預。
平面淬火對齒條、導軌、扁條等工件的針對性優化顯著：
核心要求：齒面硬度 HRC50-55，硬化層深度 0.8-1.2mm，齒根過渡區需平滑（避免應力集中）；
線圈設計：采用 “仿齒形扁平線圈”，僅加熱齒面與齒根上部，齒底不淬火（保留韌性）；
在線優勢：10 米長齒條可連續通過，避免分段淬火導致的接頭硬度偏差（傳統離線淬火接頭誤差達 ±5HRC，在線淬火≤±1HRC）。
核心要求：導軌平面硬度均勻（偏差≤±2HRC），平面度誤差≤0.1mm/m（避免滑動卡頓）；
線圈設計：矩形寬幅線圈（覆蓋導軌整個工作面），配合磁屏蔽裝置（減少側面加熱）；
在線優勢：加熱與冷卻同步進行，熱變形量僅為離線淬火的 1/3（某機床導軌在線淬火后變形量≤0.05mm/m）。
核心要求：扁條單側邊緣 2-5mm 寬度硬化（如農機刀片刃口），硬化層深度 0.5-1mm；
線圈設計：單側開口的 “U 型線圈”，磁場集中于邊緣區域，避免整體加熱導致的變形；
在線優勢：扁條通過速度可達 3m/min，單小時處理量超 100 米，較人工手持線圈淬火效率提升 8 倍。
為確保連續生產中的質量穩定，需滿足三大技術條件：
功率動態調節：設備配備紅外測溫反饋系統，當工件厚度、材質存在微小差異時（如扁條厚度偏差 ±0.2mm），自動調整輸出功率（±5% 范圍內），保證加熱溫度恒定（誤差≤±10℃）；
線圈冷卻系統：高頻線圈工作時自身溫度可達 150-200℃，需通過內置水冷管道（流量 2-5L/min）強制冷卻，避免線圈過熱導致的磁場分布不均；
防偏移定位：在傳送帶上設置導向輪（與工件側邊間隙≤0.5mm），防止工件通過時橫向偏移（偏移量＞1mm 會導致邊緣漏淬），配合激光對中裝置實時監測，偏移超限時自動停機報警。
| 對比項 | 在線高頻平面淬火 | 離線人工淬火 |
|---|
| 效率 | 連續生產，單班（8 小時）處理量超 500 米 | 單件裝夾，8 小時處理量≤50 米 |
| 均勻性 | 同批次工件硬度偏差≤±1HRC，合格率≥99% | 偏差可達 ±5HRC，合格率約 85% |
| 熱變形 | 連續加熱 + 均勻冷卻，變形量≤0.05mm/m | 局部驟熱導致變形量≥0.2mm/m，需校直 |
| 人工成本 | 1 人監控整條線，無需頻繁操作 | 2-3 人輪換裝夾、加熱、冷卻 |
平面淬火熱處理的在線化應用，是高頻淬火技術與生產線自動化的深度融合，尤其適合齒條、導軌等長條形工件的批量處理。其核心價值不僅在于效率提升，更在于通過 “連續、穩定、可控” 的工藝，消除了人工操作導致的質量波動，成為金屬平面硬化處理中 “降本增效” 的典范方案。對于需要規模化生產的企業，這種在線化布局幾乎是保證產品一致性的唯一選擇。
